國內外研究現狀和發展動態
區域供冷供熱在節能和環保方面具有優勢，可以給系統設計、運行和維護及空調用冷水生產及銷售量的集中控制而帶來規模效益，在國外尤其是歐美等發達國家已經得到了較廣泛的應用，己成為發達國家、發達地區的重要標志之一。

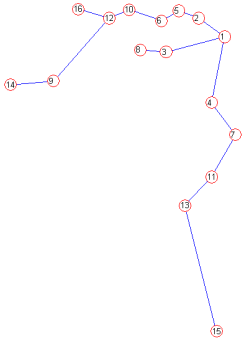

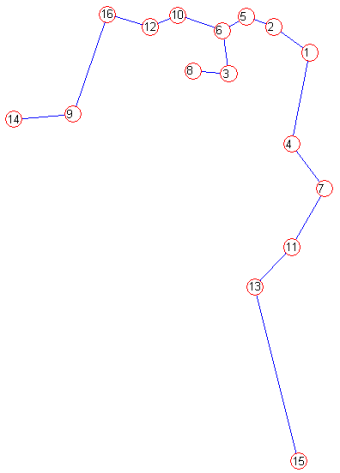

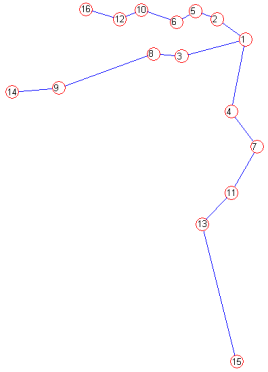

在管網布局優化方面，1985年，蔡啟林利用破圈法對熱網平面布置優化進行了研究，在含多圈連通管網結構圖中去掉權值大的鏈支，生成了最小樹，這種最小樹方法適用于枝狀熱力管網的優化布置。1988年，馬繼勇對熱網平面布置優化方法進行了研究，提出了兩種理想的枝狀熱網平面布置的優化方法，一種是全部樹的方法，另一種是權生成樹方法。1998年，石兆玉以改進了的遺傳算法為基礎，結合多中位原理對多變量、多約束條件的多熱源供熱系統的優化選址和優化運行進行了研究，求得了多熱源選址的全局最優解。2003年，李世武和蘇莫明應用圖論學中求解最小樹的算法思想，通過預先確定流量與經濟管徑的函數，采用熱經濟孤立化優化方法，提出了熱水管網系統布局與結構優化的設計方法，解決了管網系統技術性、節能性和經濟性之間的綜合和系統布局結構優化與參數優化之間的耦合問題，使所設計的管網運行能耗與初投資綜合最小。2004年，李祥立等以某小區為例，對枝狀熱網布置進行了優化研究，通過計算分析若干熱網布置形式的經濟性，得出最優管網布置方案，并研究了改變熱源位置對管網布置的影響，得出了熱網布置應遵循的原則。2009年，Dobersek和Goricanec以投資運行費用為目標函數，用非線性的單純形法對供熱管網進行了最優樹的路徑及管徑的優化，并以一個管網優化為例驗證該方法的有效性。2011年，姚莎運用圖論理論對管網布置進行了研究，基于最小權值的思想，以投資最小為目標，運用圖論理論中最小生成樹算法中的弗勞德算法,采用 MATLAB 語言編寫通用程序, 實現了熱網布線的全局優化，很好的解決了設計中管網布線的問題。為工程設計提供了指導性的思路，減少管網布置過程中材料不必要的浪費。
管徑的優化是管網系統優化設計的核心。在常規的管網設計中，各管段的管徑是根據管網各管段的計算流量和推薦比摩阻來選定。整個管網管徑的選擇通常以管網的經濟性評價來確定的，其經濟性評價包含投資費用和運行費用，而投資費用和運行費用是兩個相互制約的指標。管網的管徑愈小，則輸送阻力愈大，動力消耗的運行費用就愈大；反之，管徑愈大，輸送阻力愈小，動力消耗的運行費用愈小，但管網投資就愈大。管網管徑優化設計就應綜合考慮投資和運行費用這兩方面的影響。因此，在管網布局一定的情況下，應設計出每段最優管徑，即最經濟管徑，使管網投資和運行費用之總和達到最小。國內外對管徑的優化研究興起于上世紀80年代初，主要的研究算法如模擬退火算法、遺傳算法、蟻群算法、粒子群算法等。
1999年，Cunha等使用模擬退火算法解決環狀給水管網的優化設計，管徑采用離散形式，水力模型求解采用牛頓法，通過兩個標準算例的檢驗，證明了模擬退火算法在管網優化中的可行性。在供冷/熱管網優化中，2003年，黃善波以管徑和保溫層厚度為優化變量，建立了熱力管線優化設計的非線性規劃數學模型，應用模擬退火算法對該模型進行了求解。計算結果表明該算法簡單，計算速度較快，對初始點依賴性不強，計算結果合理。2011年，豆中州根據基本回路分析法對供熱管網水力模型進行求解，得出了各個管段的流量和壓降，然后建立了供熱管網的年折算費用為優化目標函數的優化設計模型，優化目標函數的決策變量為管網各管段離散的標準公稱直徑，并考慮了和實際工程相對應的水力約束條件，最后采用模擬退火算法進行優化計算，得到了優化的管網各管段管徑。1987年，Goldberg等最早把遺傳算法引入管網優化設計領域，闡述了遺傳算法用于管網優化設計的一般數學模型和求解過程。此后，研究者在管網優化設計中廣泛地采用遺傳算法。在熱力管網優化中， 2010年，Li Xiang-li以管網年折算費用最小為目標函數，管徑編碼采用整數編碼規則，采用遺傳算法對大連星海灣商業區域的海水源熱泵DHC系統的管網管徑進行優化，并與傳統的推薦比摩阻法設計方法進行比較，年折算費用節省了8.54%。

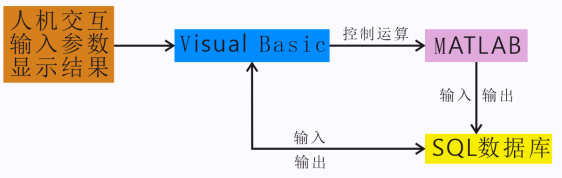

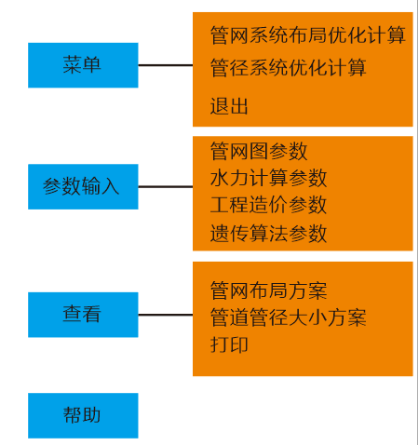

綜合以上文獻資料，管網布局優化和管徑優化在管網系統優化成為了研究熱點，理論成果不少，但是市場還沒有出現成熟的一套軟件來實現管網布局優化和管徑優化。為暖通空調設計者提供一個較為成熟的軟件，減輕設計者的設計計算工作量，針對一個區域供冷供熱項目能夠提供一個最佳布局和其最優管徑組合使得管網系統經濟性最佳，這是本項目的目的。
參考文獻：
[1] 蔡啟林，王兆霖，陳兆祥，等．供熱網平面布 置的優選[J]．區域供熱，1985(04)：28-44.
[2] 馬繼勇．區域供熱管網系統的優化設計及可靠性分析（碩士學位論文）[D]．哈爾濱：哈爾濱建筑工程學院，1988：5-13.
[3] 石兆玉，李惠軍．遺傳算法在供熱系統多熱源優化選址中的應用 [J]．區域供熱，1998(02)：11-14.
[4] 李世武，蘇莫明. 熱水管網布置的優化設計方法[J]. 煤氣與熱力，2003,23(5):271-275.
[5] 劉孟軍，李祥立，鄒平華．枝狀熱網優化布置的研究[J]．煤氣與熱力，2004,24(12)：685-689.
[6] D.Dobersek， D.Goricanec. Optimisation of tree path pipe network with nonlinear optimisation method[J]. Applied Thermal Engineering. 2009,(29):1584-1591.
[7] 姚莎.基于經濟計算的供暖管網優化設計研究（碩士學位論文）[D].西安：西安理工大學，2011：4-11.
[8] Apple L.S. Chan , Vic I. Hanby , T.T. Chow. Optimization of distribution piping network in district cooling system using genetic algorithm with local search[J]. Energy Conversion and Management. 2007，(48):2622–2629.
[9] Jarmo Soderman. Optimisation of structure and operation of district cooling networks in urban regions[J]. Applied Thermal Engineering,2007,(27):2665-2676.
[10] 馮小平, 鄧 波, 龍惟定. 基于單親遺傳算法的區域供冷系統管網的布置優化[J]. 西安建筑科技大學學報,2008,40(1):142-146.
[11] 蔡龍俊，胡立蛟. 區域供冷熱系統的優化設計[J]. 暖通空調,2008,38(1):88-90.
[12] 黃善波,, 楊德偉, 雷文賢. 模擬退火算法在熱力管線優化設計中的應用[J]. 煤氣與熱力, 2003,23(5): 293-295.
[13] 豆中州. 集中供熱管網優化設計研究(碩士學位論文)[D]. 北京：華北電力大學，2011：13-19.
[14] 李祥立, 鄒平華. 基于模擬退火算法的供熱管網優化設計[J]. 暖通空調, 2005, 35(4):77-81.
[15] 吳飛. 集中供熱管網的設計方法分析與改進(碩士學位論文)[D]. 哈爾濱：哈爾濱工業大學，2006：15-21.
[16] Li Xiang-li, Duanmu Lin, Shu Hai-wen. Optimal design of district heating and cooling pipe network of seawater-source heat pump[J]. Energy and Buildings, 2010, 42:100-104.
[17] 潘永昌. 改進蟻群算法和改進混合遺傳算法在給水管網優化中的應用(碩士學位論文)[D]. 合肥：合肥工業大學，2007：13-20.
[18] 孫明月,許文斌,鄒彬,等. 基于整數編碼粒子群算法的樹狀供水管網優化[J], 水資源與水工程學報, 2012, 23(6):168-171.
[19] 秦緒忠，江億. 基于遺傳算法的環形供熱網可及性分析[J]. 清華大學學報(自然科學版)，1999,39(6):90-94.
[20] 秦緒忠，江億. 多熱源并網供熱的水力優化調度研究[J]. 暖通空調，2001,31(1):11-16.
[21] 薛宏文，張帆. 供熱運行中參數調節的優化[J]. 暖通空調, 2001,31(2):86-88.
[22] 王曉霞，鄒平華，周志剛. 復雜空間熱網的拓撲結構及水力過程仿真[J]. 系統仿真學報，2005，17(8):563-570.
[23] 周守軍等.城市集中供熱系統一次網運行優化及算法[J].北京工業大學學報,2012,38(4): 628-635.
[24] 周守軍.基于管網動態模型的城市集中供熱系統參數預測及運行優化研究(博士學位論文)[D].濟南：山東大學，2012:119-147.
[25] 劉金平,杜艷國,陳志勤. 區域供冷系統中冷凍水輸送管線的優化設計[J].華南理工大學學報(自然科學版), 2004,32(10):28-31.
[26] 閆軍威，劉飛龍，朱冬生. 廣州大學城區域供冷系統質調節的節能分析[J].建筑科學, 2007,23(12):28-34.
[27] 張海濤，趙建成. 基于外融冰冰蓄冷的區域供冷優化運行研究[J]. 山西建筑, 2011,37(15):108-109.
|
